锂含量分布的量化指标详解

前言

本教程详细介绍锂含量分布分析中的关键量化指标，包括Mean（均值）、Std（标准差）、CV（变异系数）、Gini系数、归一化梯度、归一化局部标准差等。

本教程以示例数据为例，展示各指标的含义、计算方法和可视化表示。这些指标可用于评估材料内部锂含量分布的均匀性和空间变化特征。

注意：本教程使用的是示例数据，仅用于演示目的，不代表实际实验数据。

一、指标概述

在原位中子衍射研究中，通过布拉格边成像技术可以获得二维锂含量分布图。为了定量描述锂含量的分布特征，我们需要计算一系列统计指标。

这些指标可以分为两类：

• 基础统计指标：Mean、Std - 描述数据的绝对特征
• 不均匀性指标：CV、Gini、归一化梯度、归一化局部标准差 - 描述分布的不均匀程度（归一化）

二、基础统计指标

2.1 Mean（均值）

定义：所有数据点的算术平均值，表示样品的平均锂含量。

计算公式：

1

μ = (1/n) Σxᵢ

其中，xᵢ为第i个像素点的锂含量，n为像素点总数。

物理意义：

• 代表样品整体的锂含量水平
• 反映充放电状态
• 可用于评估充电/放电程度

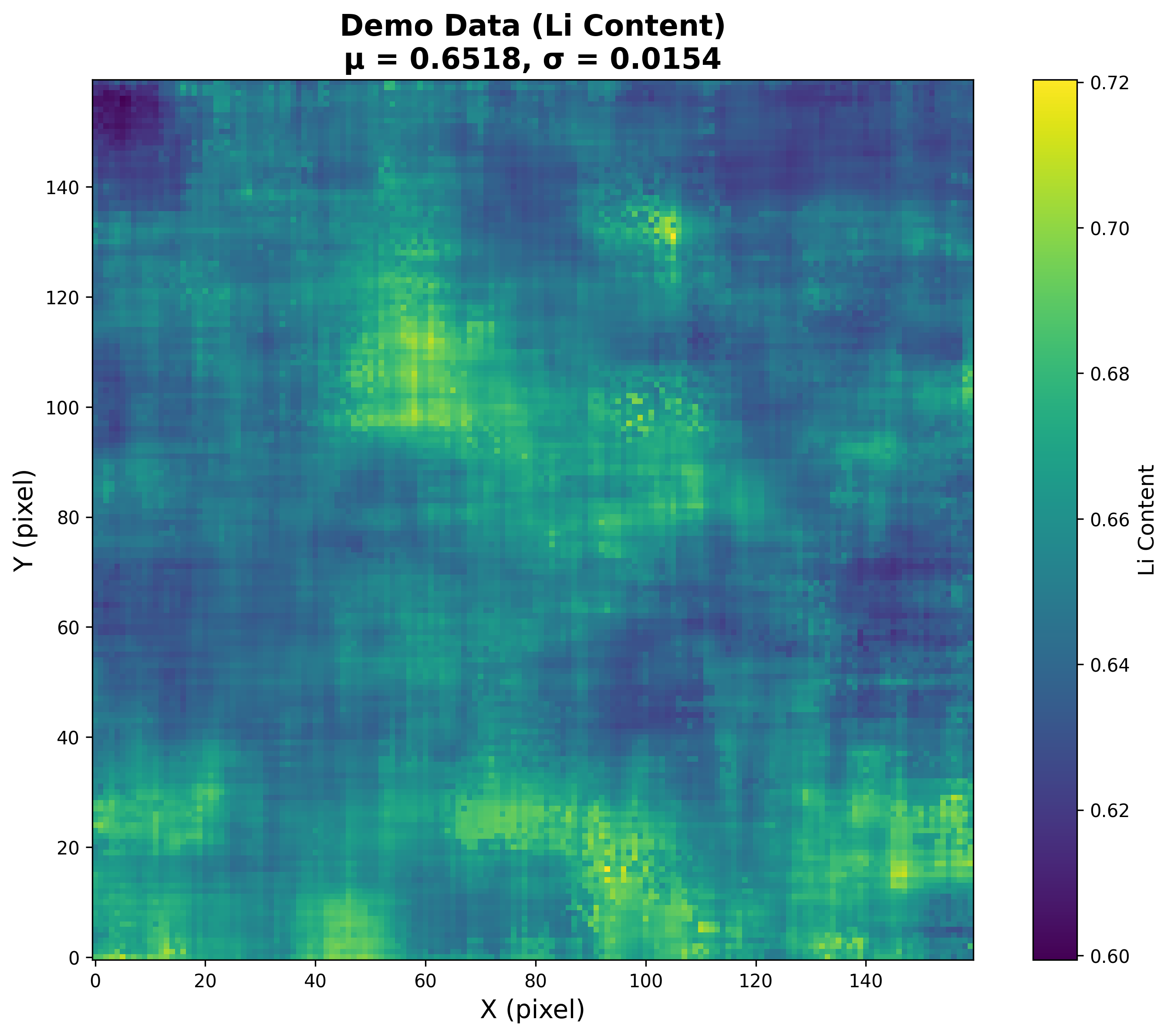

示例（demo data）：

• demo data均值：μ = 0.6518
• demo data标准差：σ = 0.0154

2.2 Std（标准差）

定义：数据偏离均值的程度，表示锂含量的绝对波动程度。

计算公式：

1

σ = √[(1/n) Σ(xᵢ - μ)²]

物理意义：

• 描述锂含量分布的离散程度
• 绝对不均匀性度量
• 值越大，分布越不均匀

示例（demo data）：

• Std = 0.0154
• 说明锂含量在均值附近的标准波动为0.0154

局限性：

• 受均值大小影响
• 不能直接比较不同均值状态的均匀性
• 需要归一化（见CV指标）

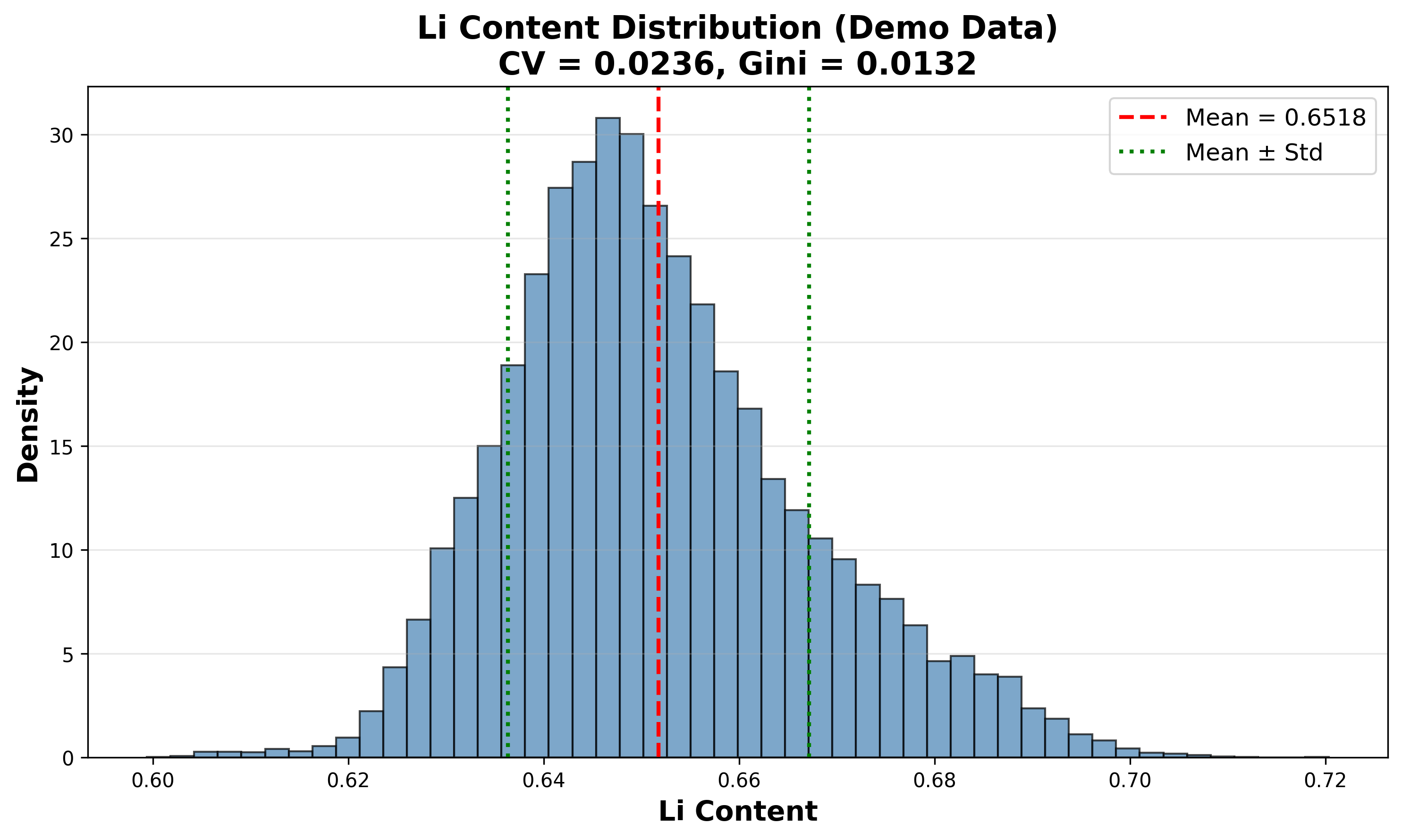

可视化：

三、不均匀性指标

3.1 CV（变异系数）

定义：标准差与均值的比值，相对不均匀性度量（去量纲化）。

计算公式：

1

CV = σ / μ

物理意义：

• 相对不均匀性（归一化）
• 可比较不同均值状态的均匀性
• 值越小，分布越均匀

示例（demo data）：

• CV = 0.0236
• 说明锂含量的相对波动很小（2.36%）
• 分布非常均匀

应用：

• 适用于比较不同充放电状态的不均匀性
• CV < 0.05：分布非常均匀
• 0.05 < CV < 0.1：分布较均匀
• CV > 0.1：分布较不均匀

3.2 Gini系数

定义：基于洛伦兹曲线的不平等度量，源自经济学，用于描述分布的不均匀程度。

计算方法：

1. 将所有数据排序
2. 计算累积分布
3. 绘制洛伦兹曲线
4. Gini = |A| / (A+B)，其中A为洛伦兹曲线与对角线之间的面积，A+B为对角线下方总面积

物理意义：

• 空间分布的不均匀程度
• 考虑了数据的空间顺序
• 值越接近0，分布越均匀

示例（demo data）：

• Gini = 0.0132
• 说明锂含量的空间分布非常均匀

与CV的区别：

• CV：只考虑数值的离散程度
• Gini：考虑数值的空间分布特征
• Gini对极端值更敏感

3.3 归一化梯度

定义：平均梯度幅值与均值的比值，表示局部变化率。

计算公式：

1
2
3

∇f = (∂f/∂x, ∂f/∂y)
|∇f| = √[(∂f/∂x)² + (∂f/∂y)²]
NG = mean(|∇f|) / μ

物理意义：

• 锂含量的空间变化剧烈程度
• 局部不均匀性
• 反映材料内部的锂浓度梯度

示例（demo data）：

• Mean Gradient = 0.0427
• Normalized Gradient = 0.0427 / 0.6518 = 0.0655
• 说明锂含量的局部变化很小

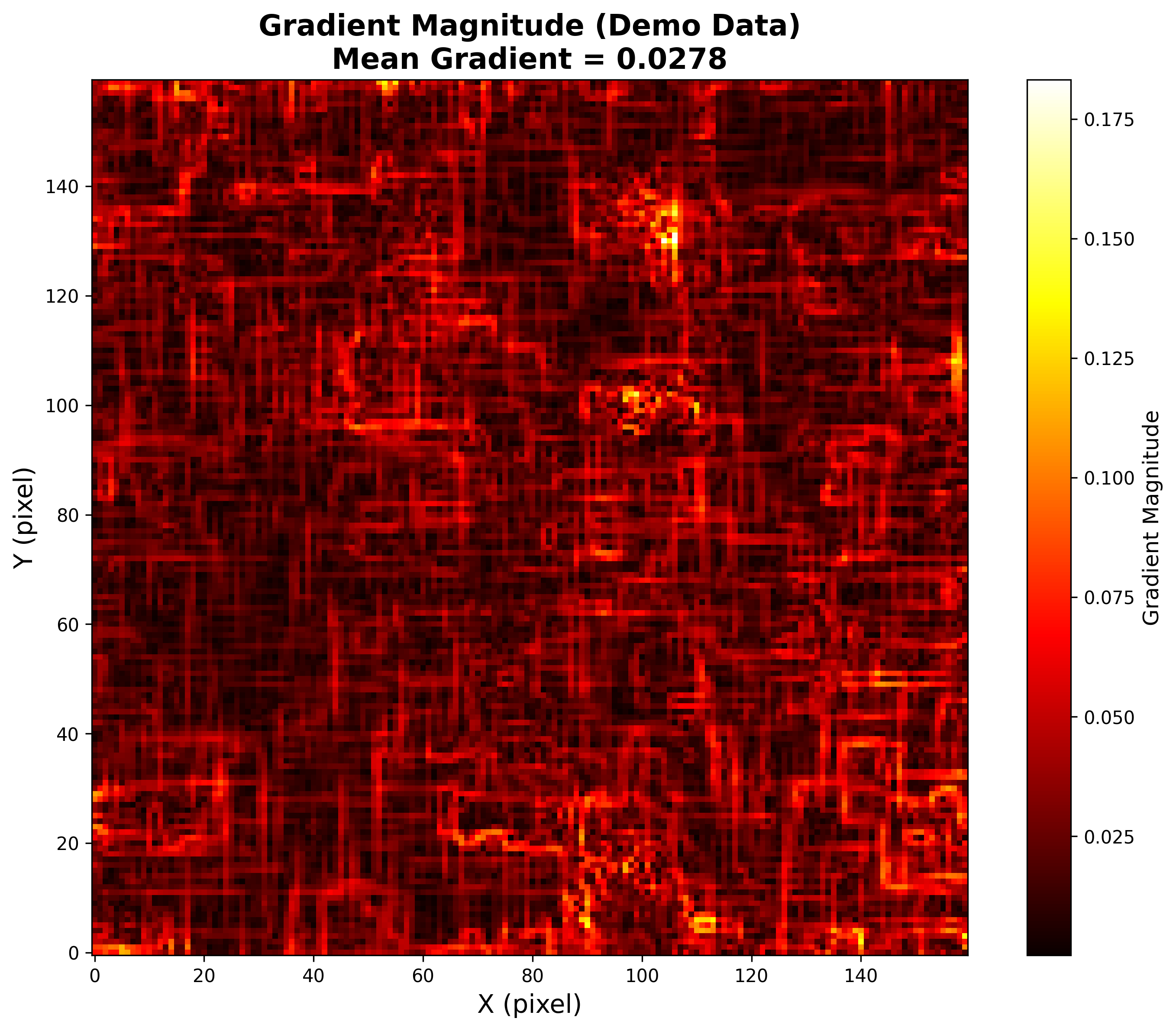

可视化：

应用：

• 评估锂离子传输路径
• 检测相界面的位置
• 分析锂嵌入/脱嵌的动力学过程

3.4 归一化局部标准差

定义：局部标准差的平均值与均值的比值，反映微观不均匀性。

计算公式：

1
2
3

μ_local(x,y) = mean[f in neighborhood of (x,y)]
σ_local(x,y) = std[f in neighborhood of (x,y)]
NLS = mean(σ_local) / μ

物理意义：

• 局部波动程度（归一化）
• 微观尺度的不均匀性
• 比Gini更关注局部特征

示例（demo data）：

• Normalized Local Std = 0.0075
• 说明微观波动非常小

应用：

• 检测局部富集/贫化区域
• 评估材料缺陷的影响
• 分析晶粒边界的不均匀性

四、指标对比与选择

4.1 指标总结

4.2 指标选择建议

用于描述整体状态：

• Mean：报告充放电状态
• Std：报告绝对波动

用于比较不均匀性：

• CV：最常用的归一化指标
• Gini：考虑空间分布
• 归一化梯度：关注局部变化
• 归一化局部标准差：关注微观波动

用于学术发表：

• 建议同时报告CV和Gini
• 补充归一化梯度提供动力学信息

五、应用场景

5.1 充放电过程对比

通过计算不同充放电状态的量化指标，可以分析：

• 充电过程：Li含量增加，不均匀性如何变化？
• 放电过程：Li含量减少，不均匀性如何变化？
• 速率影响：快速充放电vs慢速充放电，不均匀性差异？

5.2 材料设计优化

量化指标可用于：

• 评估不同合成条件对均匀性的影响
• 优化电极结构和制备工艺
• 指导材料改性研究

5.3 性能关联分析

将量化指标与电池性能关联：

• CV与循环寿命的关系
• 归一化梯度与倍率性能的关系
• 不均匀性与安全性的关系

六、计算代码示例

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31

import numpy as np
from scipy.ndimage import uniform_filter, sobel

# 加载数据
data = np.load('li_content.npy')

# 基础统计指标
mean_val = np.mean(data)
std_val = np.std(data)
cv = std_val / mean_val

# Gini系数
sorted_data = np.sort(data.flatten())
cumsum = np.cumsum(sorted_data)
cumsum = cumsum / cumsum[-1]
lorenz = np.concatenate(([0], cumsum))
gini = np.abs(np.trapezoid(lorenz, np.linspace(0, 1, len(lorenz))) - 0.5) / 0.5

# 归一化梯度
grad_x = sobel(data, axis=1)
grad_y = sobel(data, axis=0)
gradient_magnitude = np.sqrt(grad_x**2 + grad_y**2)
mean_gradient = np.mean(gradient_magnitude)
normalized_gradient = mean_gradient / mean_val

# 归一化局部标准差
local_mean = uniform_filter(data, size=5, mode='reflect')
local_sq_mean = uniform_filter(data**2, size=5, mode='reflect')
local_var = local_sq_mean - local_mean**2
local_std = np.mean(np.sqrt(np.maximum(local_var, 0)))
normalized_local_std = local_std / mean_val

七、总结

本教程详细介绍了锂含量分布分析中的6个关键量化指标：

1. Mean：描述整体锂含量水平
2. Std：描述绝对波动程度
3. CV：描述相对不均匀性（最常用）
4. Gini：描述空间分布不均匀性
5. 归一化梯度：描述局部变化率
6. 归一化局部标准差：描述微观波动

这些指标从不同角度量化了锂含量的分布特征，为材料性能评估和优化提供了重要依据。

在实际应用中，建议：

• 根据研究目的选择合适的指标
• 综合使用多个指标进行全面分析
• 结合可视化结果进行解释
• 与电池性能数据进行关联分析

参考资料

• NCM523材料中子衍射数据
• 布拉格边成像技术
• 统计学基础理论

锂含量分布的量化指标详解 finished！
